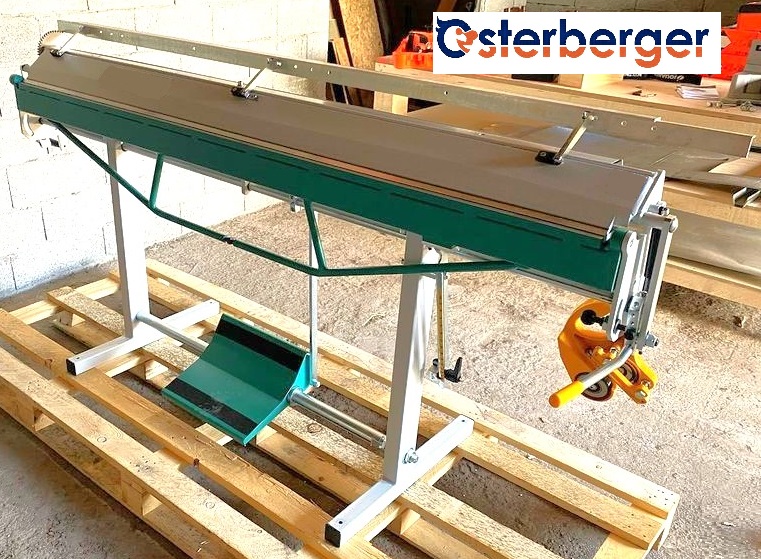

BSM - manuelle Blechabkantmaschinen / Schwenkbiegemaschinen
 |

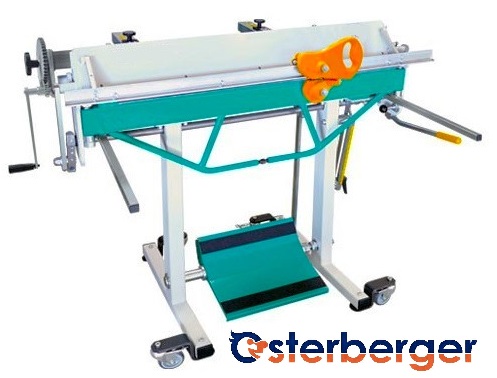

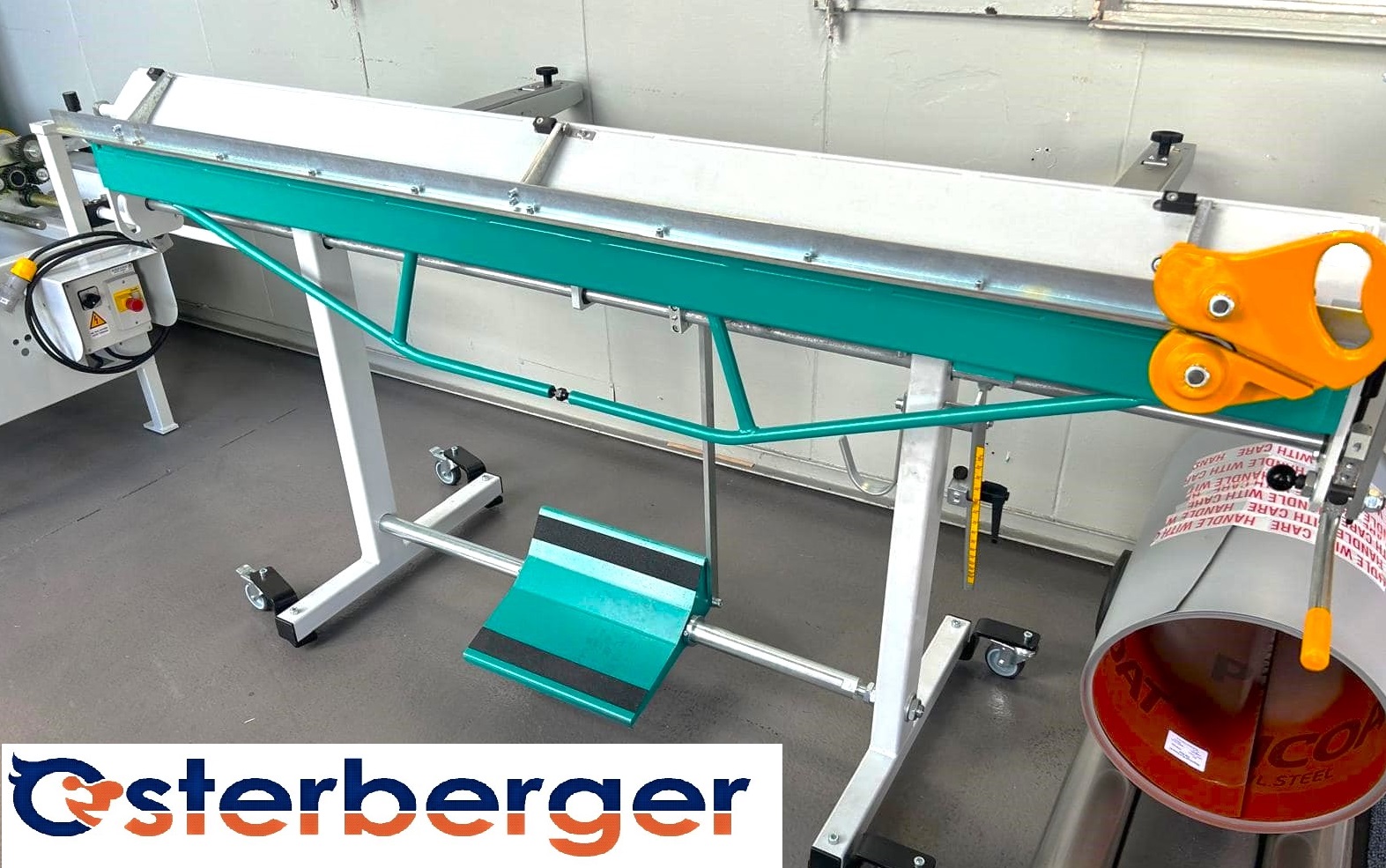

BSM - manuelle Blechabkantmaschinen / Schwenkbiegemaschinen für den Einsatz auf der Baustelle und in der Werkstatt. Größte Biegelängen – 1.020 mm / 2.040 mm /2.540 mm / 3.080 mm.
 |
Maximale Biegeleistung mit Stahlblech DC01-A mit einer Zugfestigkeit von zirka 350N/mm² oder Material S235JR – 0,7 mm (Maschine mit 1.020 mm Biegelänge – 1,2 mm), Edelstahlblech 304L – 0,6 mm (Maschine mit 1.020 mm Biegelänge – 0,7 mm), Aluminiumblech H24 Zugfestigkeit zirka 145N/mm² - 1 mm (Maschine mit 1.020 mm Biegelänge – 1,5 mm), Zinkblech nach DIN EN988 Zugfestigkeit zirka 190N/mm² - 1 mm (Maschine mit 1.020 mm Biegelänge – 1,8 mm). Öffnungsweite Oberwange 70 mm (Maschine mit 3.080 mm Biegelänge - 80 mm) – maximaler Biegewinkel 153°.
 |
 |

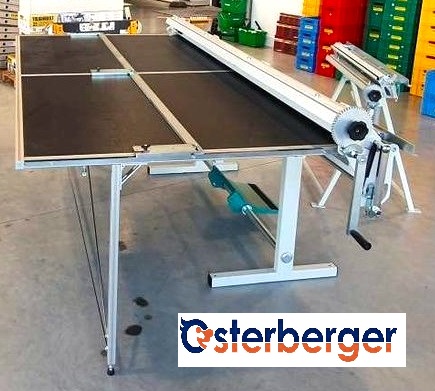

Der lieferbare Auflagetisch mit Anschlagschiene
 |

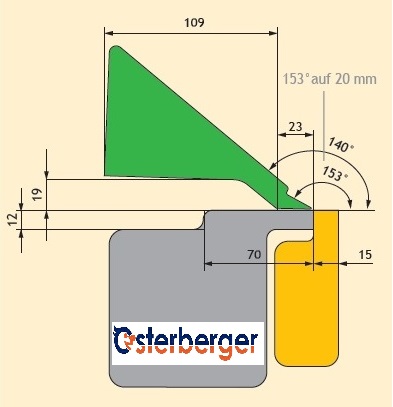

Ober-, Unter- und Biegewange
 |

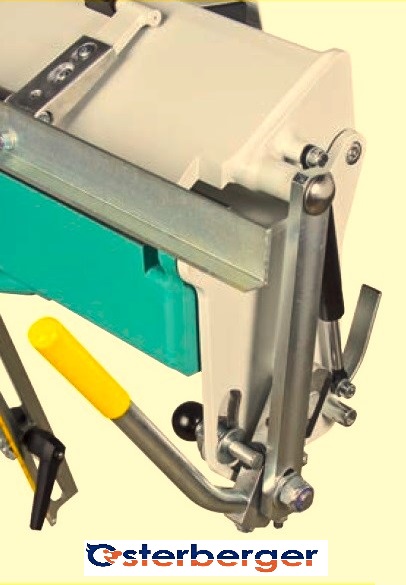

Die Abbildung oberhalb zeigt die rechte Seite von Oberwange und Biegewange. Die Trägerschiene für die Rollenschere ist eingeklappt. Die Öffnungsweite der Oberwange ist einstellbar. Das Öffnen und Schließen der Oberwange wird durch eine Gasdruckfeder unterstützt.
 |

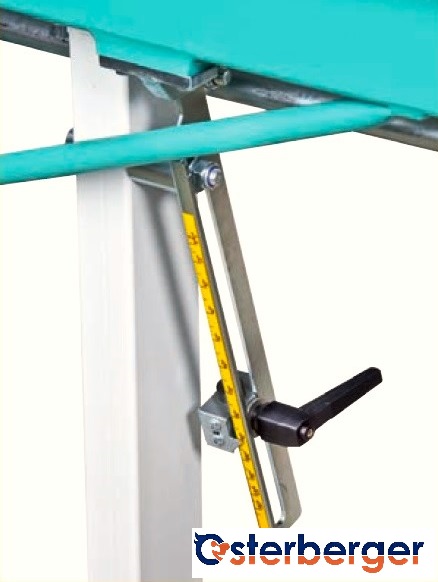

Eine exakte Biegewinkeleinstellung ist gewährleistet
 |

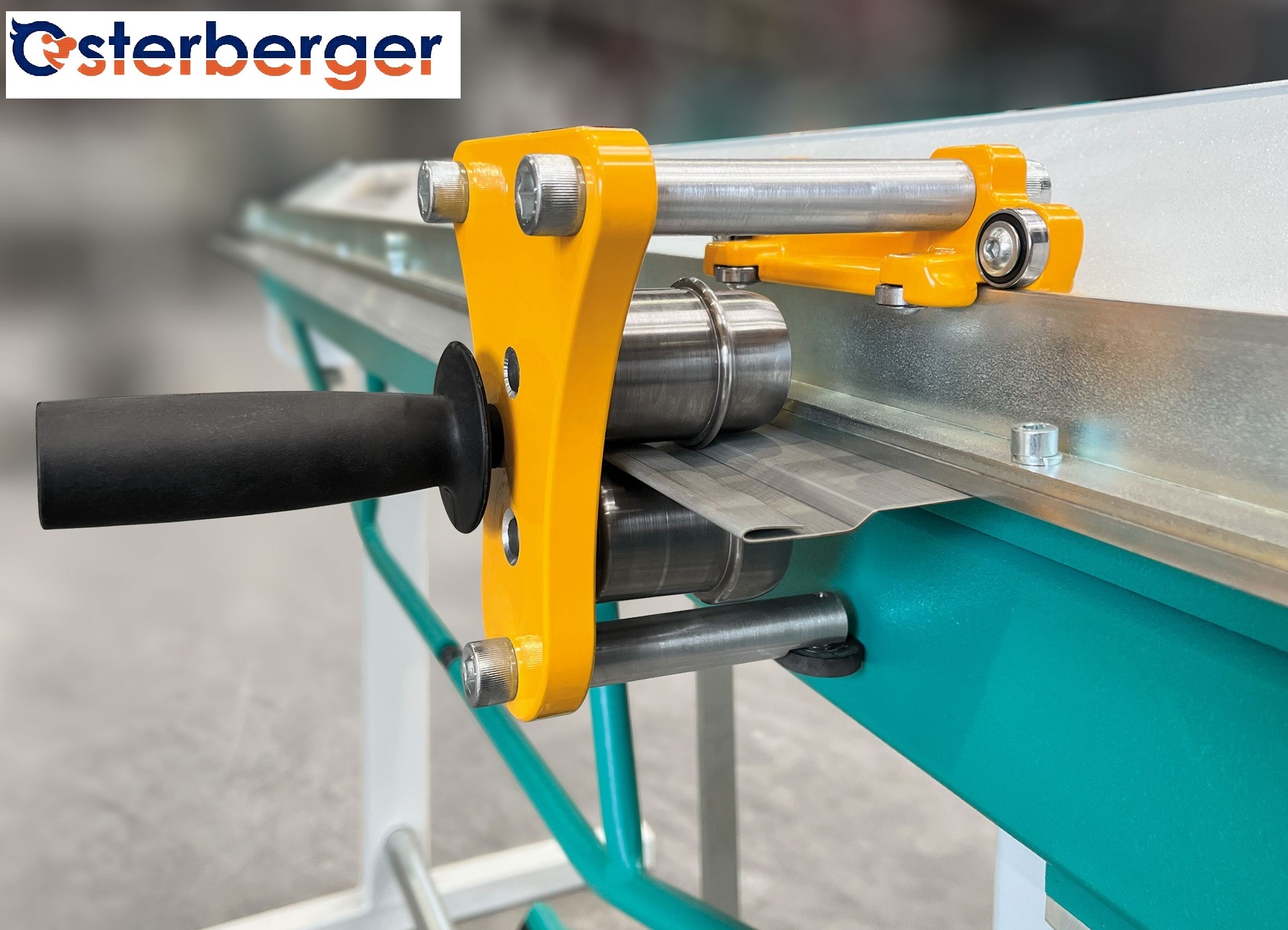

Die lieferbare Falzzudrückeinrichtung
