SFZ3500CNC – fünf - Achsen CNC – gesteuertes Bearbeitungszentrum mit kombiniertem Säge- und Fräsaggregat für die Bearbeitung von Plattenmaterial aus Marmor, Granit, Keramik und andere harte Werkstoffe durch Sägen, Bohren, Fräsen und Schleifen. Größte Werkstückabmessungen 3.500 x 1.900 mm, Verfahrweg Z – Achse (vertikal) 350 mm, größte bearbeitbare Werkstückhöhe 150 mm, kombiniertes Säge- und Fräsaggregat mit zwei Achsen – C – Achse 360° - A – Achse (Kippbereich) 90°, Sägeblatt-Durchmesser von 300 bis 500 mm, größter Fräser-Durchmesser 50 mm (Kronenbohrer und Schleifwerkzeuge größer), Säge- und Frässpindelantriebsleistung 11 kW - Spindeldrehzahlen 600 bis 6.000 U/min, Hydraulisch kippbarer Arbeitstisch mit pneumatisch ausfahrbaren Rollen, Abmessungen (ohne Sicherheitseinhausung gemäß CE) 5,18 x 2,85 m x H 2,5 m, Gewicht zirka 2.700 kg.





Ausstattung: CNC – Steuerung mit TOUCH SCREEN und Farbgrafik, feuerverzinkter Grundrahmen und Kipptisch, Innenkühlung der Fräs-, Bohr- und Schleifwerkzeuge, einfache Programmierung an der Maschine durch vorgezeichnete Bearbeitungen (MAKROS) welche lediglich bemaßt werden müssen, Laserstrahl für manuelle Schnitte nach Anriss. Optional lieferbar ist eine CAD/CAM Software.

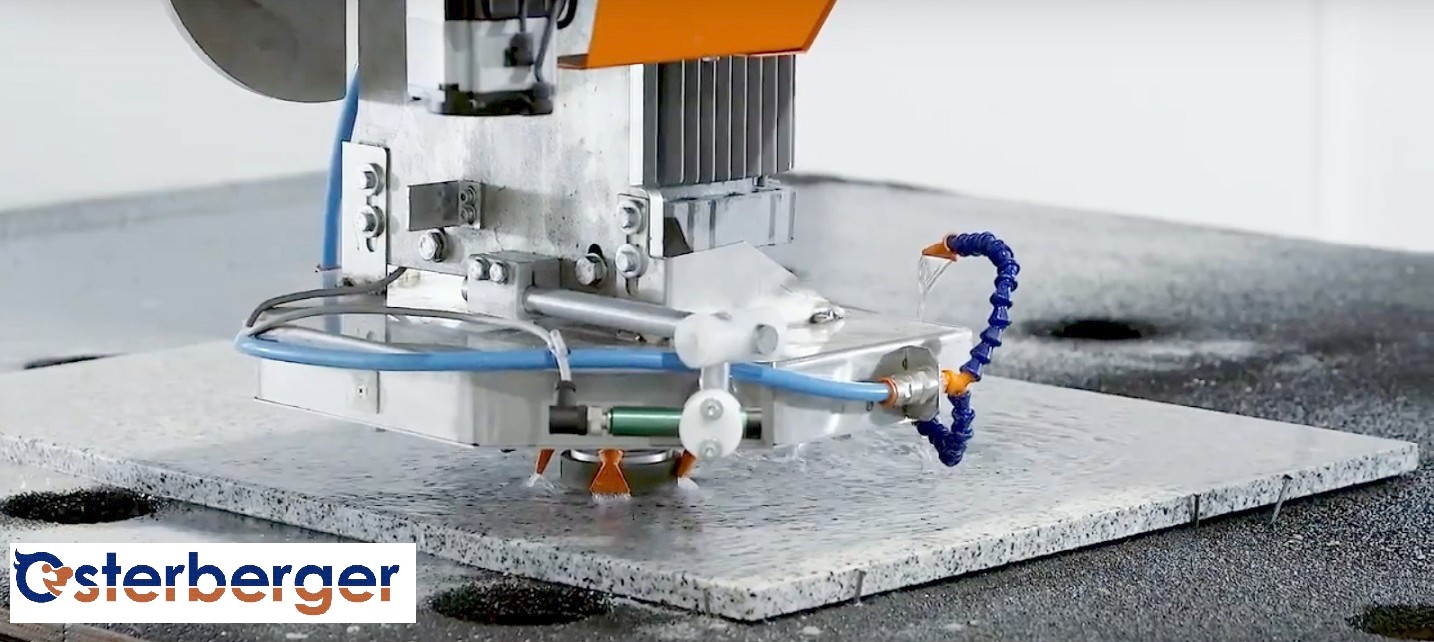

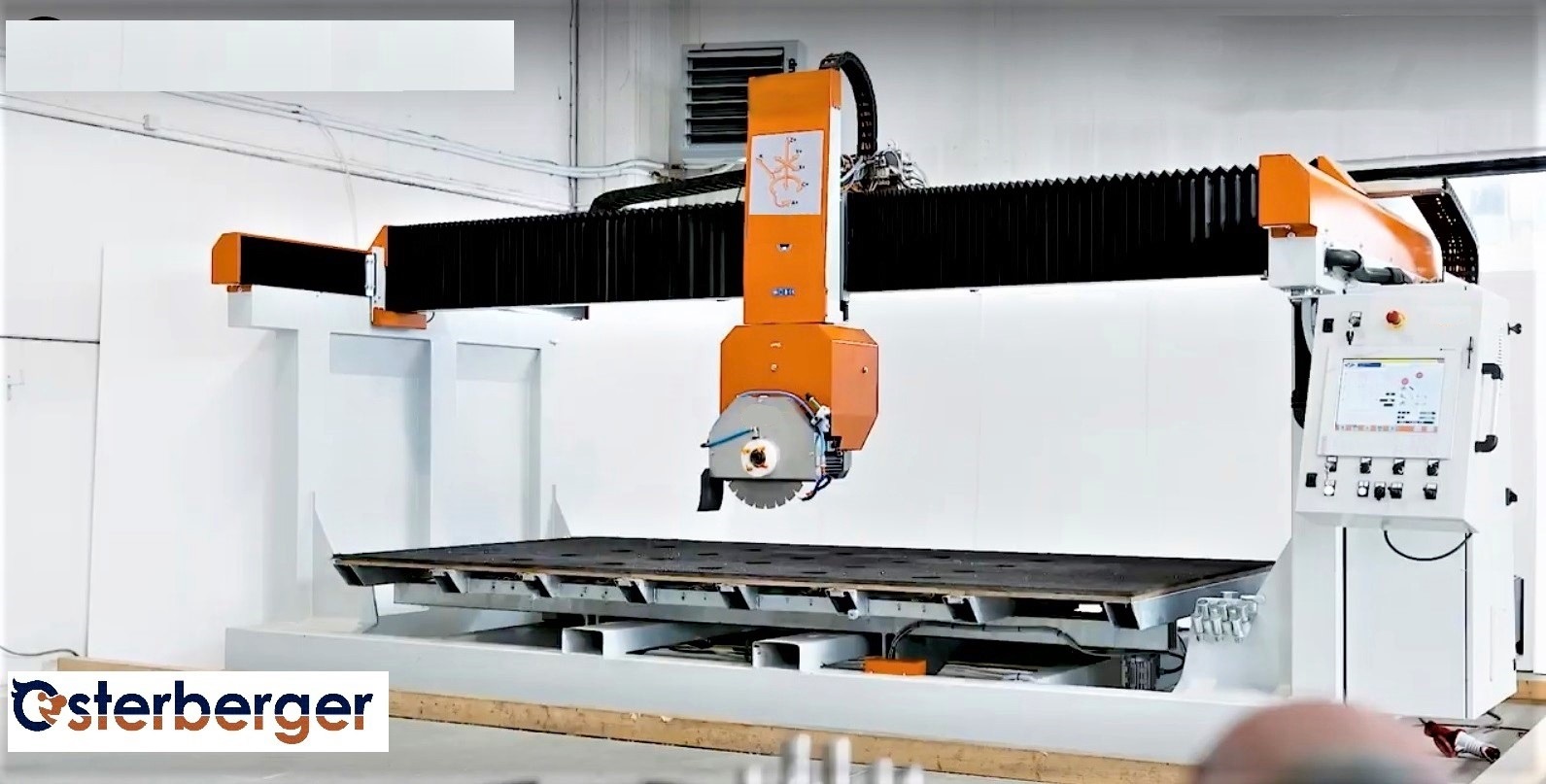

SFZ3500CNC - five - axis CNC - controlled machining centre with combined sawing and milling unit for the machining of slab material made of marble, granite, ceramics and other hard materials by sawing, drilling, milling and grinding.

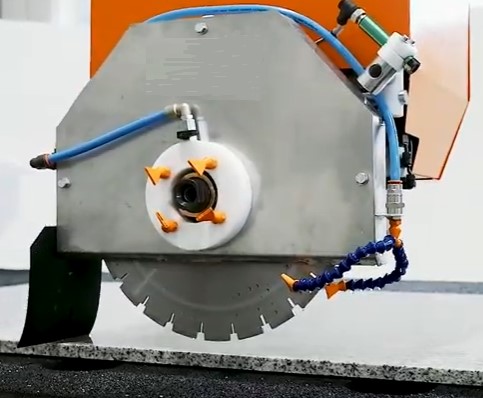

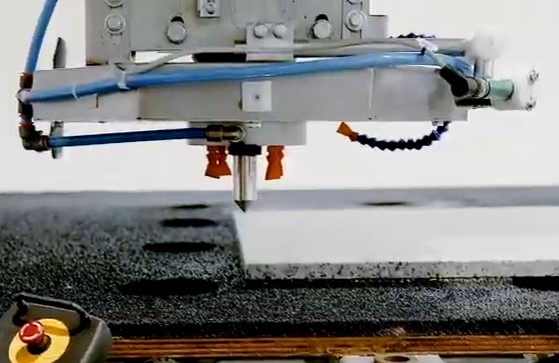

Largest workpiece dimensions 3.500 x 1.900 mm, travel Z - axis (vertical) 350 mm, largest machinable workpiece height 150 mm, combined sawing, milling, drilling and grinding unit with two axes - C - axis 360 ° - A - axis (tilting range) 90 °, saw blade diameter from 300 to 500 mm, largest milling cutter diameter 50 mm (drill bits and grinding tools larger), saw and milling spindle drive power 11 kW - spindle speeds 600 to 6.000 rpm, hydraulically tilt able work table with pneumatically extendable rollers, dimensions (without safety housing according to CE) 5,18 x 2,85 mx H 2,5 m, weight around 2.700 kg.

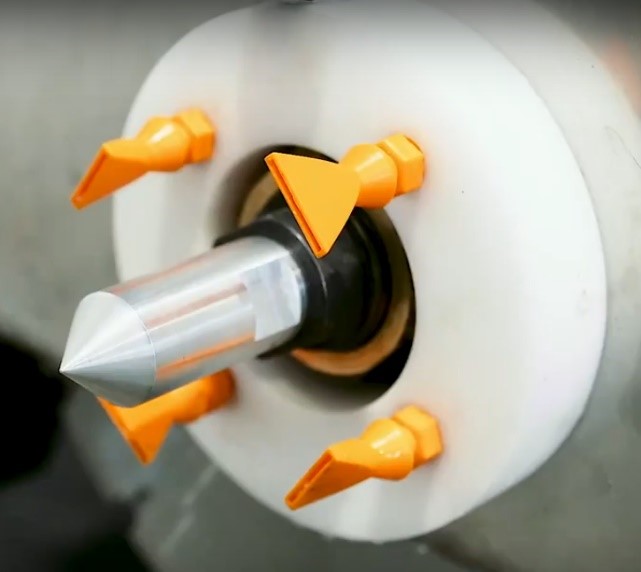

Equipment: CNC - control with TOUCH SCREEN and colour graphics, hot-dip galvanized base frame and tilting table, internal cooling of the milling, drilling and grinding tools, simple programming on the machine through pre-drawn machining (MAKROS) which only need to be dimensioned, laser beam for manual cuts after scribing. CAD / CAM software is optionally available.
